Drohne · LiDAR · Orthofoto

Photogrammetrie
per Drohne

Drohnen mit LiDAR-Sensoren, GNSS und hochauflösenden Kameras erfassen detaillierte Luftbilder Ihres Umfelds.

cmDrohnengenauigkeit
LiDAR+ HD-Foto
hagrosse Flächen

Unser Vorgehen

Grosse Flächen, höchste Genauigkeit.

Mit unserer Erfahrung in der Photogrammetrie werden Ihre Luftbilder zu präzisen 3D-Daten, die Gelände, Gebäude und Infrastrukturen klar und detailliert abbilden — von der Erfassung bis zur Nutzung.

Leistungen

Unsere Leistungen

Digitale Gelände- und Oberflächenmodelle

Orthofotos aus der Luft oder von Fassaden

Präzise Volumenberechnungen

Vektorielle Auswertung

Detaillierte Sichtinspektionen

Baufortschrittskontrolle

Bauaufnahmen

Gesicherte Veröffentlichung

Vorgehen

So läuft ein Flug ab

1

Flugvorbereitung

Wir legen Perimeter, Flughöhe und Bildüberdeckung nach der geforderten Genauigkeit fest. Das Gebiet wird anhand der Schweizer Flugregeln geprüft, und die nötigen Bewilligungen liegen vor dem Einsatz vor.

PerimeterFlugplanBewilligungen
2

Georeferenzierung per RTK

Unsere Drohnen korrigieren ihre Position in Echtzeit: jede Aufnahme ist direkt an das Schweizer System LV95 angebunden, ohne Passpunktnetz am Boden. Einige Kontrollpunkte messen wir mit GNSS ein, um die erreichte Genauigkeit zu prüfen und zu dokumentieren; zu einem vollständigen Passpunktnetz kehren wir zurück, wenn der Standort es verlangt — schlechter Satellitenempfang oder besondere Genauigkeitsanforderungen.

RTKLV95Kontrollpunkte
3

Flug und Erfassung

Die Drohne überfliegt das Gebiet nach dem Flugplan und erfasst die Bilder oder die LiDAR-Punktwolke. Ein grosser Perimeter ist an einem Vormittag abgedeckt, während eine terrestrische Aufnahme mehrere Tage bräuchte.

HD-FotoLiDARRTK
4

Auswertung und Lieferung

Die Bilder werden photogrammetrisch zusammengeführt, die Punktwolke bereinigt und klassifiziert. Sie erhalten das Orthofoto, die Gelände- und Oberflächenmodelle sowie die berechneten Volumen, sofern das Projekt es verlangt.

OrthophotoDGM / DOMKubaturen

Unsere Flotte

Drei Drohnen, drei Einsatzarten

Das Gerät wird nach Perimeter, benötigtem Sensor und den Gegebenheiten vor Ort gewählt.

Matrice 300 RTK

Grosse Perimeter

Der Träger für lange Einsätze und schwere Sensoren, LiDAR eingeschlossen. Das Gerät für weitläufige Baustellen und Infrastrukturaufnahmen.

  • LiDAR an Bord
  • Lange Flugzeiten
  • Infrastrukturen

Phantom 4 RTK

Präzisionskartierung

Gebaut für die photogrammetrische Aufnahme, mit integrierter RTK-Korrektur. Die Standardwahl für Orthofotos und Kubaturen.

  • Orthofotos
  • Volumenberechnungen
  • RTK-Korrektur

Mavic 3 Enterprise RTK

Rasche Einsätze

Kompakt und rasch einsatzbereit — für kleine Perimeter, Dachinspektionen und wiederkehrende Kontrollflüge.

  • Inspektionen
  • Periodische Kontrolle
  • Enge Bereiche

Projekte und Referenzen

Einige jüngste Projekte

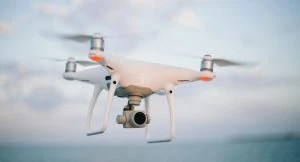

Volumenberechnung

Volumenberechnung

Aushub — Ballaigues

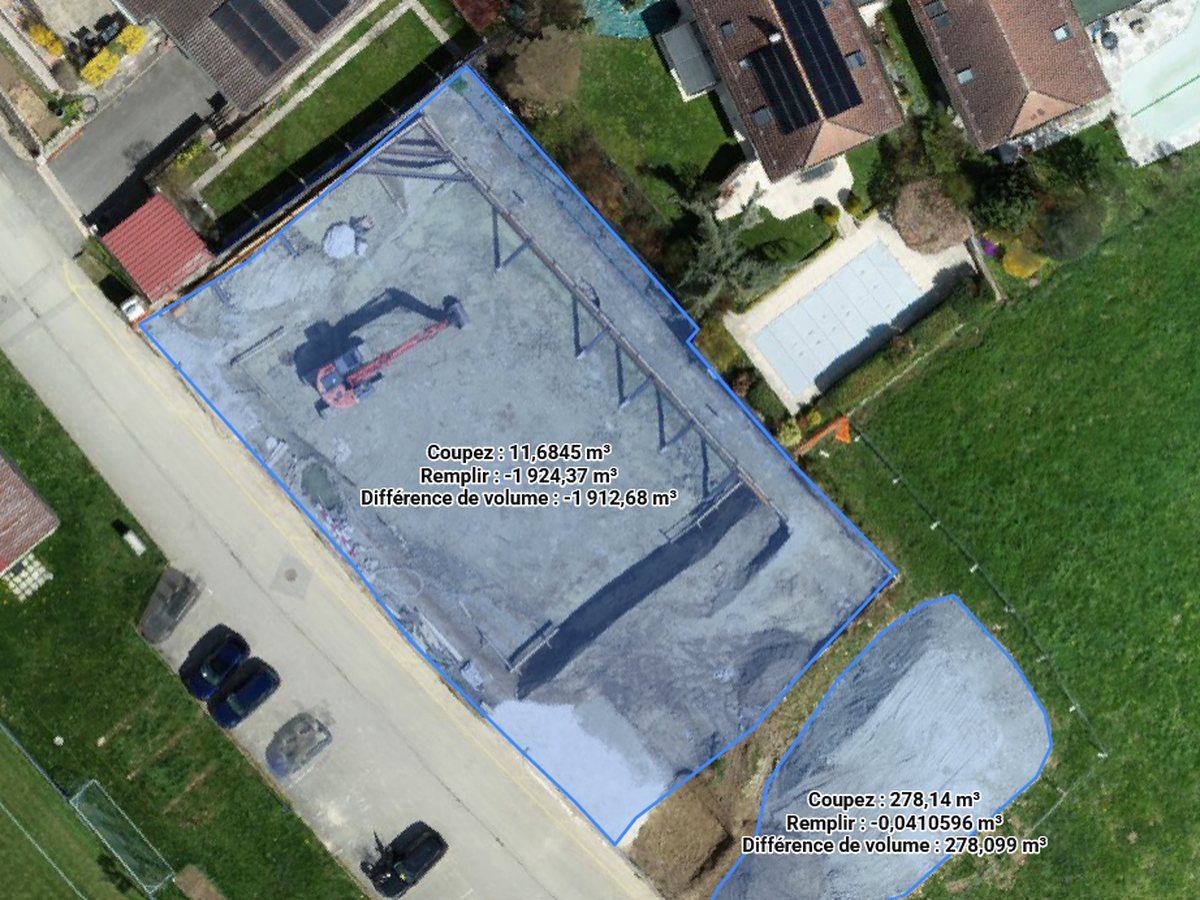

Orthofoto der Baustelle avec calcul des volumes de déblai et remblai

Orthofoto der Baustelle

Berechnung Aushub / Aufschüttung

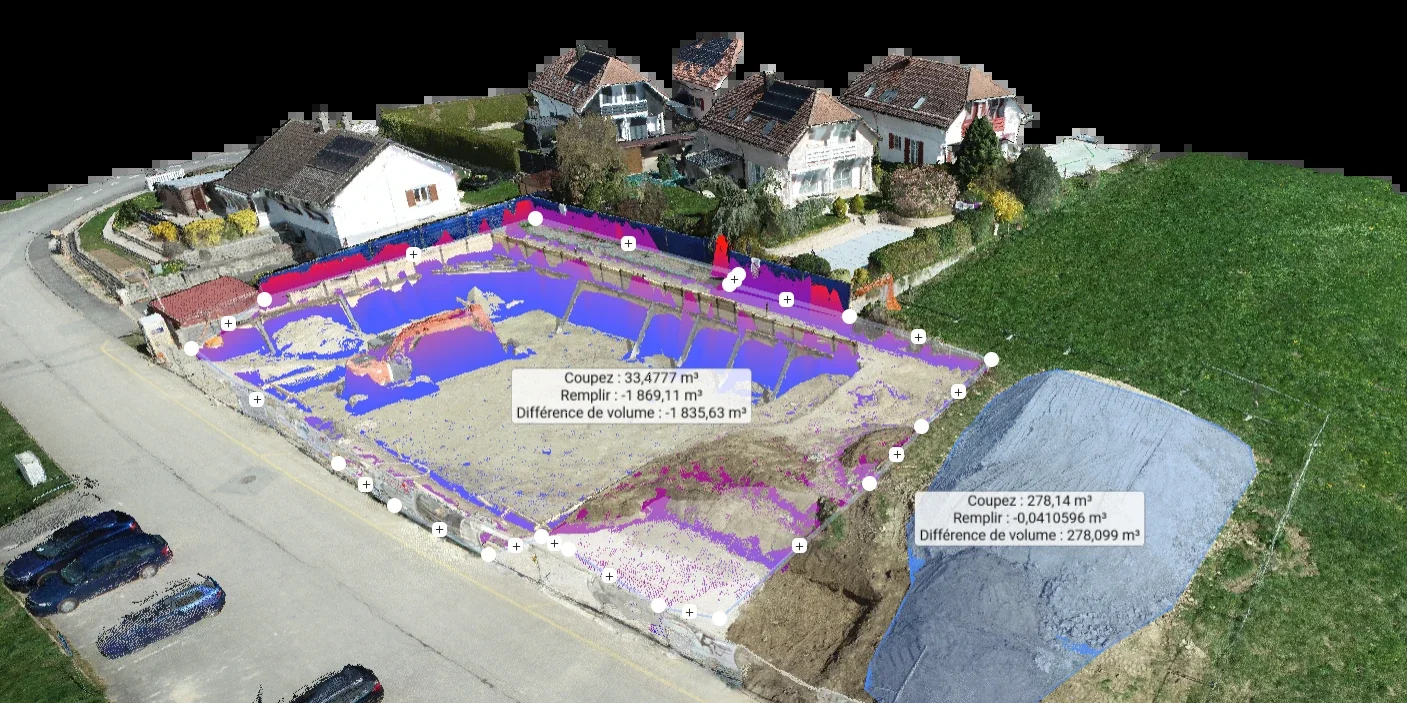

Baubegleitende Vermessung

Baubegleitende Vermessung

Vevey

Häufige Fragen

Was uns am häufigsten gefragt wird

Welche Genauigkeit ist bei einer Drohnenaufnahme zu erwarten?
Sie hängt von der Flughöhe, vom Sensor und vom Positionierungsverfahren ab. Mit RTK wird die Drohne in Echtzeit korrigiert, und das Modell liegt bereits zentimetergenau in LV95 vor. Die Zielgenauigkeit legen wir vor dem Flug mit Ihnen fest, je nach Verwendung — eine Volumenberechnung und ein Ausführungsplan stellen nicht dieselben Ansprüche — und wir prüfen sie an eingemessenen Kontrollpunkten.
Braucht es eine Bewilligung, um eine Baustelle zu überfliegen?
Je nach Gebiet ja. Wir prüfen den Luftraumstatus des Perimeters und übernehmen die Formalitäten vor dem Einsatz. Unser Team verfügt über die A2-Zertifizierung als Drohnenpilot, in der Schweiz zwingend für Flüge in geringem Abstand und den Transport eines LiDAR-Systems.
Photogrammetrie oder LiDAR — worin liegt der Unterschied?
Die Photogrammetrie rekonstruiert das Relief aus Fotos: das Ergebnis ist farbig und gut lesbar, ideal für Orthofotos und offene Flächen. Das LiDAR misst direkt mit Laser und dringt teilweise durch die Vegetation — es ist die Wahl, sobald der Boden unter Baumbestand abzubilden ist.
Was erhalten Sie am Schluss?
Das georeferenzierte Orthofoto, die digitalen Gelände- und Oberflächenmodelle, die Punktwolke und je nach Projekt eine vektorielle Auswertung, Höhenkurven oder calculs de volumes für Aushub und Aufschüttung.
Wie berechnen Sie die Aushubvolumen?
Durch den Vergleich zweier Oberflächen: dem aufgenommenen Zustand und einem Referenzzustand — ursprüngliches Gelände, Projekt oder vorheriger Flug. Die Berechnung weist Aushub, Aufschüttung und Saldo direkt auf dem Orthofoto aus. So gehen wir bei unseren Aushubkontrollen vor.
Genügt ein Flug, oder braucht es mehrere?
Für eine Bestandsaufnahme genügt ein Flug. Für eine Baufortschrittskontrolle planen wir wiederkehrende Flüge nach demselben Flugplan: die Orthofotos werden von Termin zu Termin vergleichbar, und der Fortschritt wird gemessen statt geschätzt.
