Accueil › Services › Relevé scanner 3D

Laser scan · Nuage de points · Scan-to-BIM

Relevé par
scanner 3D

Des modèles numériques 3D détaillés et précis de vos bâtiments existants, capturés par laser scan haute densité.

±2mmprécision
360°capture totale
M+points/scan

Notre approche

Capturer la réalité avec précision.

Grâce à notre technologie de scan laser avancée et à notre expertise en modélisation 3D, nous fournissons des données fiables et des informations stratégiques pour la planification, la rénovation et la gestion de vos bâtiments.

Le principe est simple : plutôt que de mesurer les points dont on pense avoir besoin, le scanner enregistre l'intégralité de ce qu'il voit. Le nuage de points obtenu devient une copie numérique du bâtiment, dans laquelle on peut revenir mesurer à tout moment — pour dessiner des plans, monter une maquette BIM ou documenter un existant avant travaux.

Prestations

Ce que nous produisons

Modèle numérique 3D

Restitution vectorielle

Plan architectural de détail

Orthophoto / Orthoimage

Documentation as-built

Détection de conflits

Diffusion sécurisée

Analyses spatiales avancées

Montage de maquette BIM

Méthode

Comment se déroule un relevé

1

Repérage et préparation

Nous définissons avec vous le périmètre à relever, le niveau de détail attendu et les livrables. Le nombre de stations et leur implantation découlent de la géométrie du site : un bâtiment cloisonné demande davantage de positions qu'un volume ouvert.

CadrageLivrablesAccès
2

Acquisition sur site

Le scanner laser enregistre des millions de points par station. Chaque position est rattachée aux suivantes, puis l'ensemble est géoréférencé dans le système de coordonnées suisse MN95. L'intervention se fait sans contact et sans interrompre l'exploitation des lieux.

Scanner laserMN95Sans contact
3

Assemblage et contrôle qualité

Les stations sont recalées entre elles, le nuage est nettoyé des éléments parasites, puis structuré. Nous contrôlons la cohérence géométrique de l'ensemble avant toute exploitation : un nuage mal recalé fausse tout ce qui vient après.

RecalageNettoyageContrôle
4

Livraison et exploitation

Vous recevez le nuage de points et les livrables convenus — plans, coupes, façades, orthoimages ou maquette BIM. Le nuage reste consultable en ligne, dans un navigateur, sans logiciel à installer.

Nuage de pointsPlans 2DMaquette BIM

Matériel

Trois scanners, trois usages

Nous choisissons l'appareil selon le livrable attendu, et les combinons souvent sur un même chantier.

Scanner statique

FARO Focus Premium

Portée 200 m · précision annoncée 2 mm

Le scanner est posé sur trépied et enregistre une sphère complète depuis chaque station. C'est la méthode la plus précise, celle que nous privilégions dès qu'un livrable métrique est attendu.

  • Bâtiments et intérieurs
  • Façades et patrimoine
  • Plans et coupes cotés
  • Base d'une maquette BIM

Scanner mobile

FARO Orbis

Portée 120 m · 5 mm en mobile, 2 mm en scan Flash

Le scanner est porté et numérise en marchant. On couvre de grandes surfaces en une fraction du temps, avec une précision moindre que le statique — le bon choix quand le volume prime sur le millimètre.

  • Grands volumes
  • Parkings et couloirs
  • Sites étendus
  • État des lieux rapide

Scanner imageur

FARO Blink

Portée 80 m · précision annoncée 4 mm à 10 m

Le scanner enregistre le nuage de points et des panoramiques 360° jusqu'à 50 mégapixels. Le guidage temps réel rend la campagne rapide : c'est l'outil de la documentation visuelle, quand l'image compte autant que la mesure.

  • États des lieux
  • Suivi d'avancement de chantier
  • Documentation d'actifs
  • Photos 360° et nuage combinés

Réalisations

Quelques projets récents

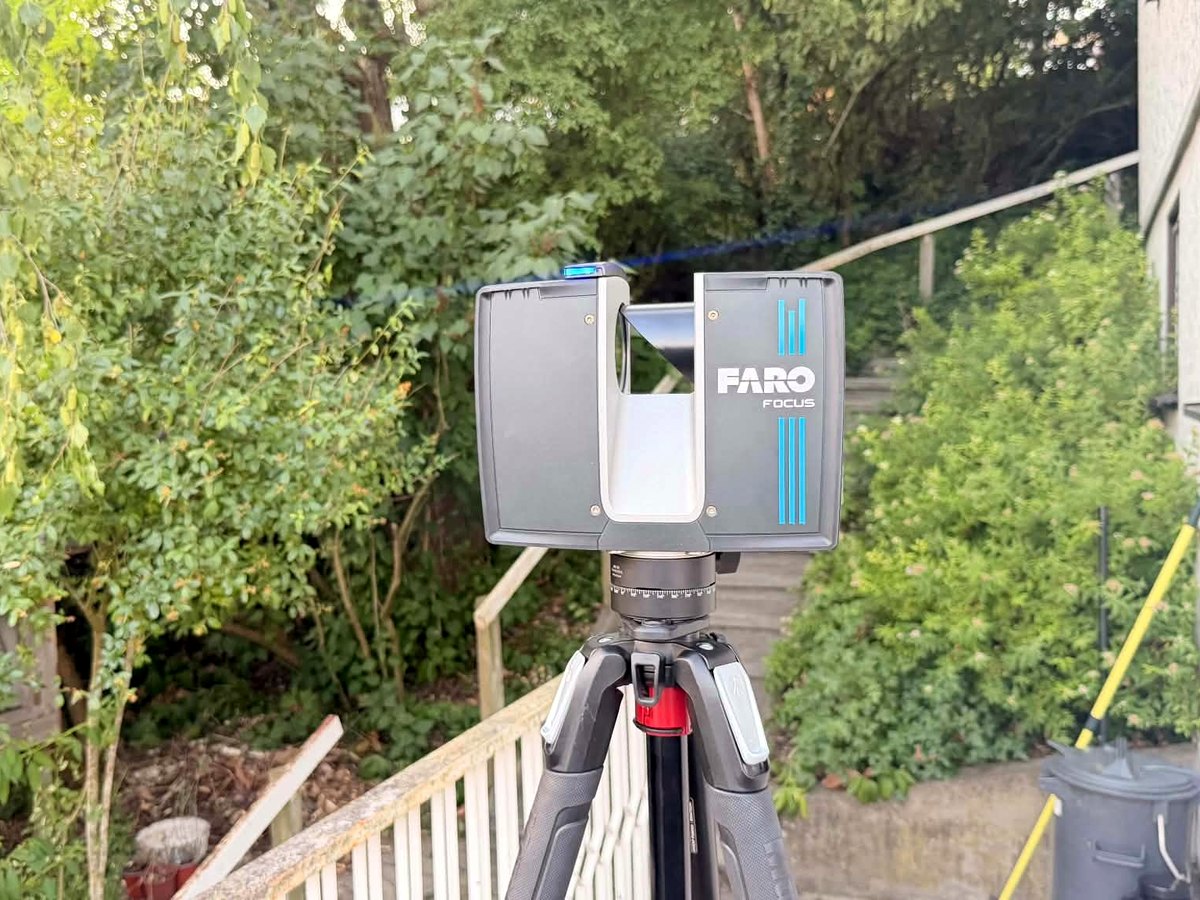

Relevé extérieur 3D d'une villa au scanner FARO Focus Premium

Relevé extérieur 3D d'une villa

Scanner FARO Focus Premium

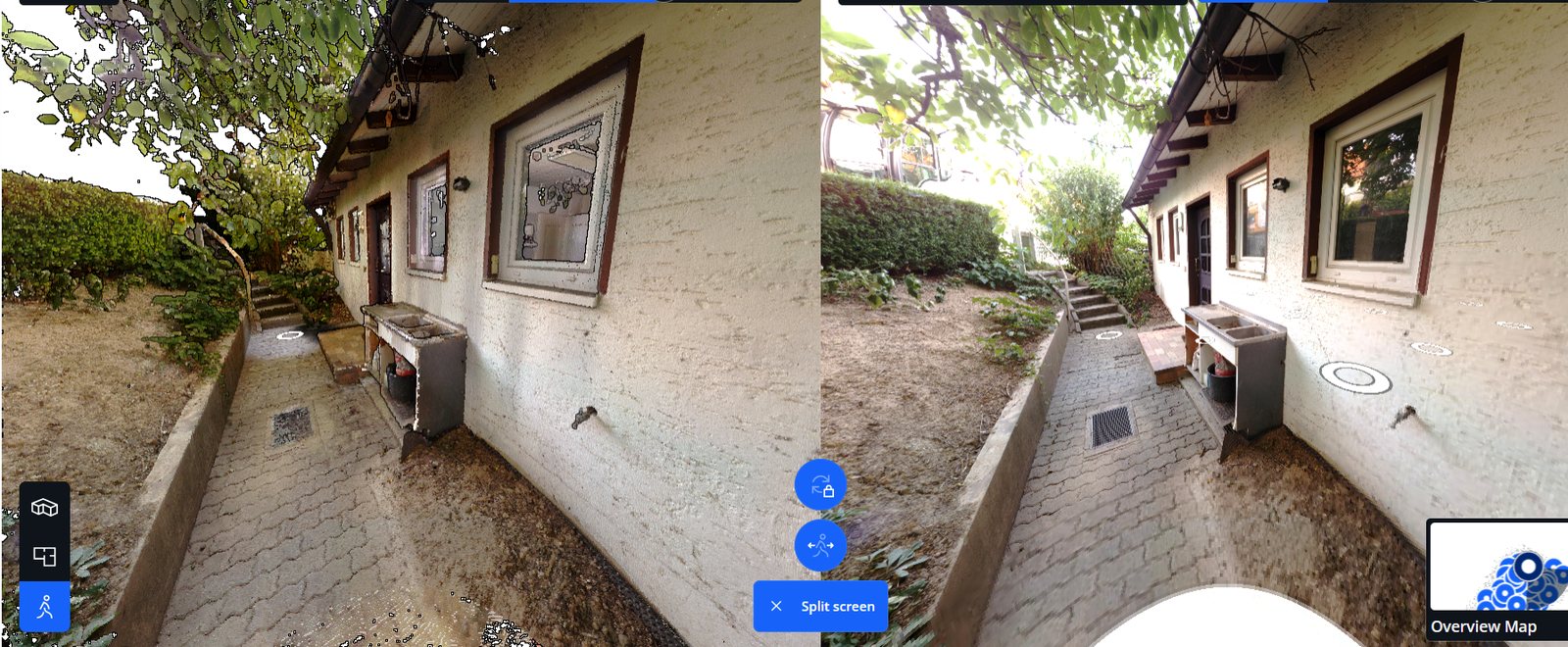

Nuage de points 3D colorisé d'une villa, relevé au scanner laser

Nuage de points 3D

Relevé par scanner 3D

Questions fréquentes

Ce que l'on nous demande le plus souvent

Quelle différence entre un relevé au scanner et un relevé classique ?
Un relevé classique mesure les points dont on pense avoir besoin. Le scanner enregistre tout, sans tri préalable. Si une question surgit six mois plus tard — une hauteur sous plafond, l'épaisseur d'un mur, un passage de gaine — la réponse est déjà dans le nuage. Pas besoin de retourner sur place.
Faut-il libérer les lieux pendant le relevé ?
Non. La mesure se fait sans contact et à distance. Nous intervenons dans des bâtiments occupés, des bureaux ou des sites en exploitation. Il suffit que les zones à relever restent accessibles au moment du passage.
Que recevez-vous à la fin ?
Le nuage de points, et les livrables définis avec vous : plans, coupes et façades, restitution vectorielle, orthoimages, documentation as-built, ou une maquette BIM complète. Le nuage seul est parfois suffisant si vos équipes savent l'exploiter.
Faut-il un logiciel spécialisé pour consulter le nuage ?
Non. Nous mettons vos données en ligne via BIMREVO : le nuage, les visites 360° et la maquette se consultent dans un navigateur, avec mesures et annotations, sans installation ni licence pour vos interlocuteurs.
Statique ou mobile, comment choisit-on ?
Par le livrable attendu. Dès qu'un plan coté ou une maquette BIM est demandé, nous partons sur le scanner statique. Pour documenter rapidement de grands volumes ou de longs cheminements, le scanner mobile divise le temps d'intervention. Les deux se combinent sur un même chantier.
Le relevé est-il géoréférencé ?
Oui, dans le système suisse MN95. Vos données se superposent donc directement au cadastre, aux plans du géomètre officiel et à vos autres sources — relevé drone, SIG ou maquette existante.
